產品介紹

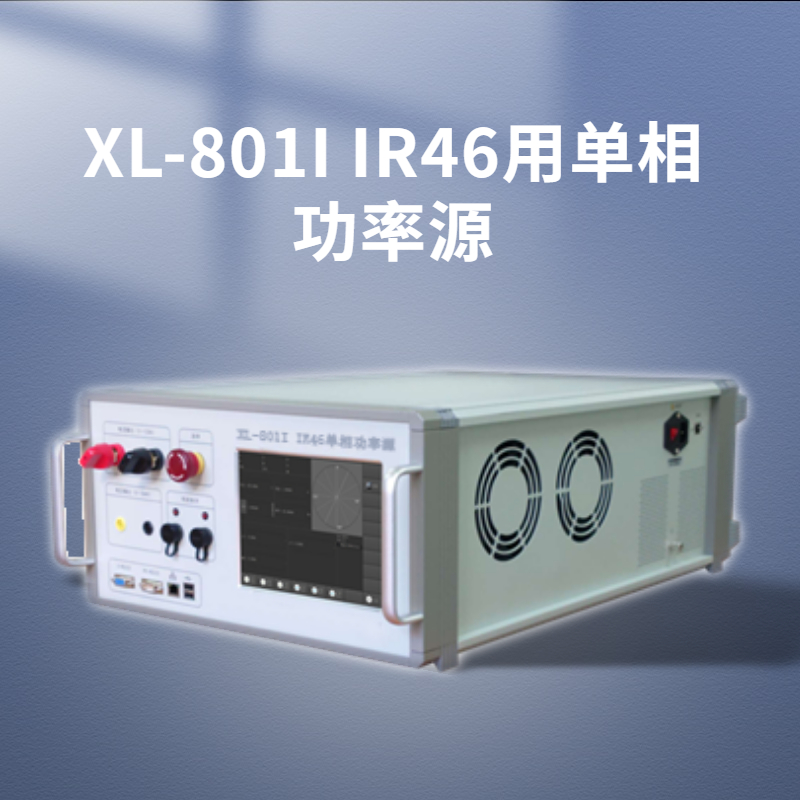

XL-801I IR46用單相功率源依據GB/T 17215.211-2021《電測量設備（交流）通用要求、試驗和試驗條件第11部分：測量設備》、《國網單相智能電能表（2020版）通用技術規范》等標準設計，能夠?qū)π乱淮鶬R46智能電能表計量性能試驗及電流和電壓電路中的諧波影響試驗等試驗項目進行測試；XL-801I IR46用單相功率源基于1 G MAC的DSP、高速的嵌入式控制器、高速高精度的 DA 以及高保真功率放大器構成的新一代高精度標準功率源，可以輸出工頻（45Hz～65Hz）頻率、相位及幅度可調的高精度電壓、電流、功率信號，可進行諧波功率（電壓、電流）組合輸出，是高精度的可調電壓電流標準功率源。適用于電力系統需要測量、檢驗及高精度標準信號源的電力部門和企業，也適用于其他需要高精度標準信號源進行測量、檢驗的場合。本裝置具有安全性高、易操作、超大觸摸屏控制與顯示、遠程操控等特點。

主要功能

?依據GB/T 17215.211-2021《電測量設備（交流）通用要求、試驗和試驗條件第11部分：測量設備》、《國網單相智能電能表（2020版）通用技術規范》等相關規程規范要求，支持外觀檢查、基本誤差檢定、起動試驗、潛動試驗、第5次諧波試驗、方頂波波形試驗、尖頂波波形試驗、脈沖波試驗、多過零點波形試驗、脈沖串觸發波形試驗（瞬態震蕩波）、90度相位觸發波形試驗(奇次諧波)、半波整流波形試驗（直流和偶次諧波）、高次諧波試驗（高次掃頻波）、次諧波輸出等14項功能試驗。

?輸出靈活，使用方便，可根據客戶測試需要，擴展組合輸出其他諧波測試波形。

?工頻每周波高達50000點的波形捏合，同行為360-3600點，無需輸出濾波器，具有極佳的諧波失真度指標，典型失真度為0.05%，同行為0.2%。

?強勁的帶載能力，可以帶容性、感性、阻性負載或者復合類型負載、開關電源負載，支持各種供電類型的電能表檢測。

?極佳的溫度穩定性，核心器件為溫度系數小至1PPM的軍工級產品。

?電壓、電流電氣隔離，支持直接、間接式單相電能表的檢測。

?功放采用硬件閉環深度負反饋技術，在空載到滿載的調整時間ms級別，典型負載調整率小于0.01%。

?完善的過流、過壓、過熱、短路、開路、過載保護，提升設備可靠性。

?裝置配有功能強大、操作簡便的操作軟件，可按照檢定方案，完成對新一代IR46智能電能表的檢測，并可一鍵生成測試報告，可運行于工控機或PC機。

技術指標

想了解產品詳細情況，可索取產品說明書：點擊下載，或點在線咨詢直接聯系我司客服謝謝！
